プログラマブル波形発生器 AD9833をRaspberry Pi Picoで遊ぶ

プログラマブル波形発生器 AD9833を入手したのでRaspberry Pi Picoで遊んでみました。
AD9833は、低消費電力のプログラマブル波形発生器で、サイン波、三角波、および矩形波の出力を生成できるプロセッサです。
SPI接続で制御できるようになってます。
今回はAD9833単体ではなく、25MHzクロックやローパスフィルタ等周辺回路を実装した基板を使用しました。
Aliexpressで購入したのですが、Amazonで販売しているものと同じものと思われます。

Raspberry Pi Pico からMicroPytonで制御しました。
ライブラリはいくつか見つけたのですが、一番簡単そうなAD9833-MicroPython-Moduleを使用しました。
github.com
Raspberry Pi Picoとの接続はこのライブラリの通りにしてみました。

Pico 3.3V to AD9833 Vin
Pico Gnd to AD9833 DGND
Pico IO2 SCLK to AD9833 SCLK
Pico IO3 to AD9833 SDATA
Pico IO1 to AD9833 FSynch

IO1,IO2,IO3はそのままGP1,GP2,GP3に対応してます。

ここで問題があったのですが、購入した基板の問題かわかりませんが、このままでは動作せず、SCLKとSDATAを入れ替えたら動作しました。
説明通りに接続して動作しない場合は試してみてください。

サンプルプログラムをさらに単純化して色々試してみました。

from AD9833 import AD9833
import utime as time

ad9833 = AD9833(sdo = 3, clk = 2, cs = 1,  fmclk = 25)

# setup frequency and phase registers

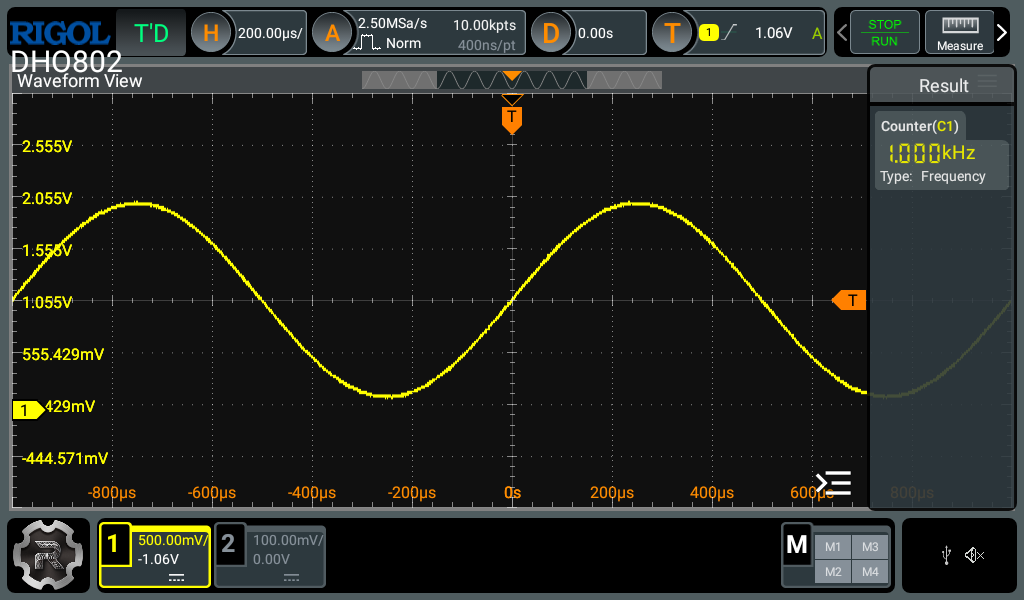

ad9833.set_frequency(1000,0)  #ここでクロックを設定(Hz)
ad9833.set_phase(0, 0, rads = False)

delay = 1.5  # number of seconds to display each feature
time.sleep(delay)

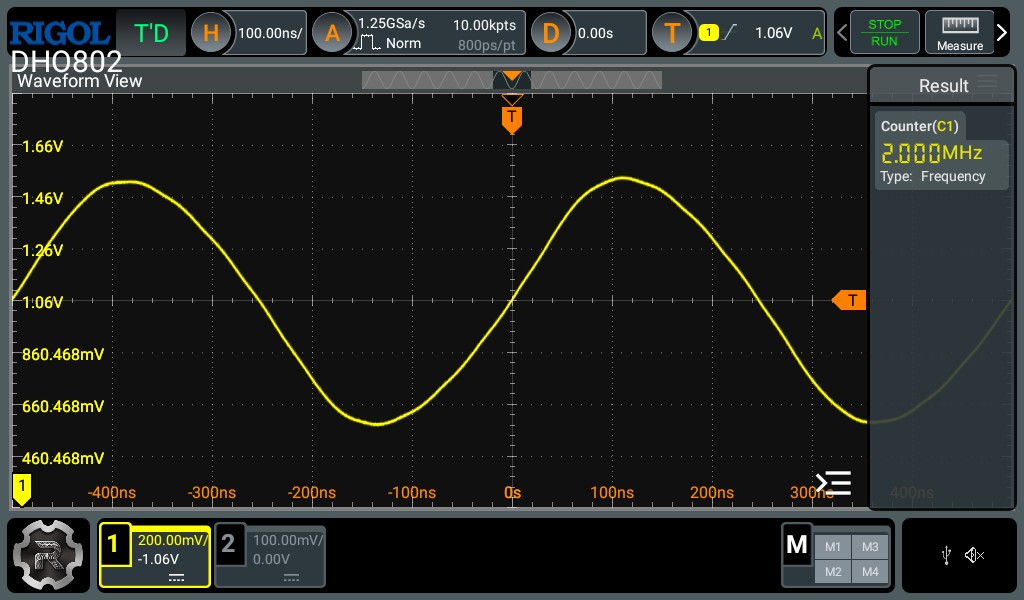

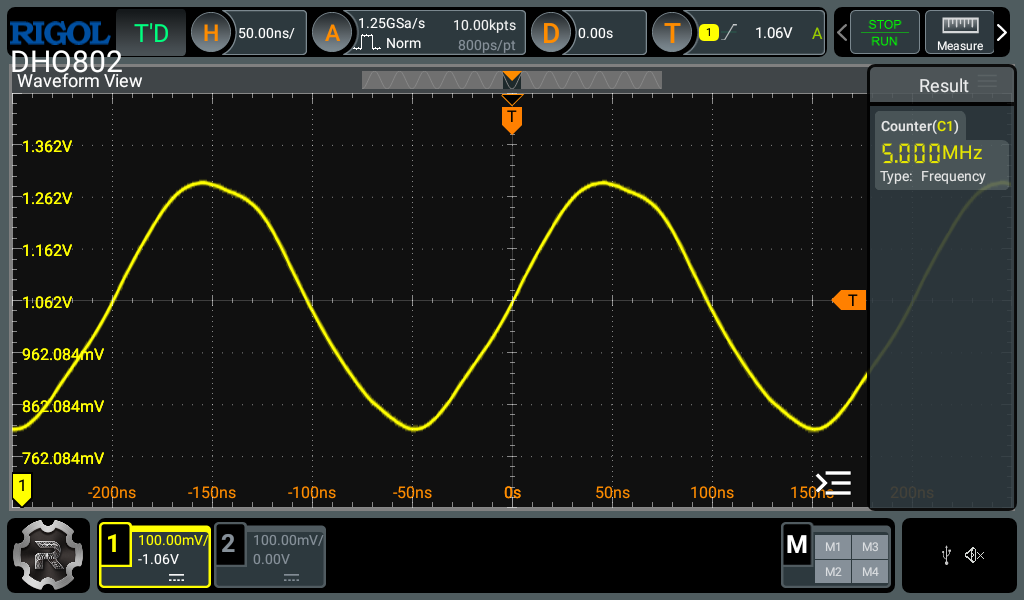

# freq 0 Sin wave output
ad9833.select_freq_phase(0,0)

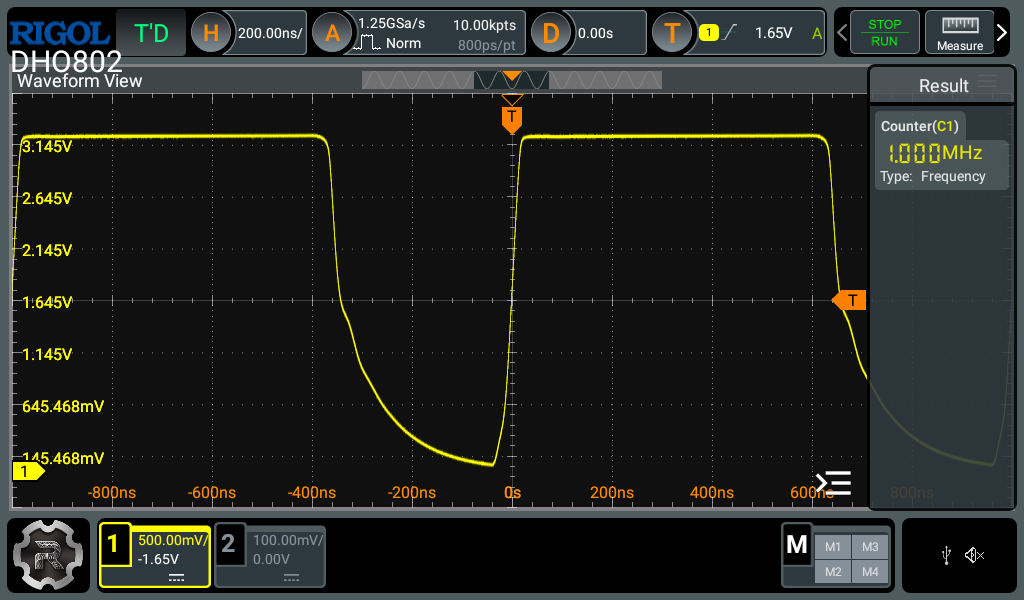

ad9833.set_mode('SIN')  #ここで波形を設定 (SIN, SQUARE, TRIANGLE)
