PC-9801NS/L再生

ふとPC-9801の白黒液晶のノートが欲しいと思いいろいろ調べてたら、意外と簡単にジャンク品を修理できそうだったので挑戦してみました。
1度目はPC-9801NS/Aのジャンク品を送料込みで3000円位で入手したのですが、電源が入るまで復活したものの、”system shutdown”とエラー表示され、これ以上いくら調べてもわからないので断念。
2度目にPC-9801NS/Lのジャンク品を同じく送料込みで3000円位で入手して修理で復活できました。

まず起動しない場合は電源部分のコンデンサの液漏れ等が原因で容量抜けしている場合があります。
特にこの頃に使用されていた4級塩電解コンデンサは液漏れしている可能性が高いです。
f:id:uosoft:20190104011902j:plain
PC-9801NS/Lの電源部にある2個のコンデンサ(10uF 16V, 4.7uF 35V)を交換してみました。
f:id:uosoft:20190104022713j:plain

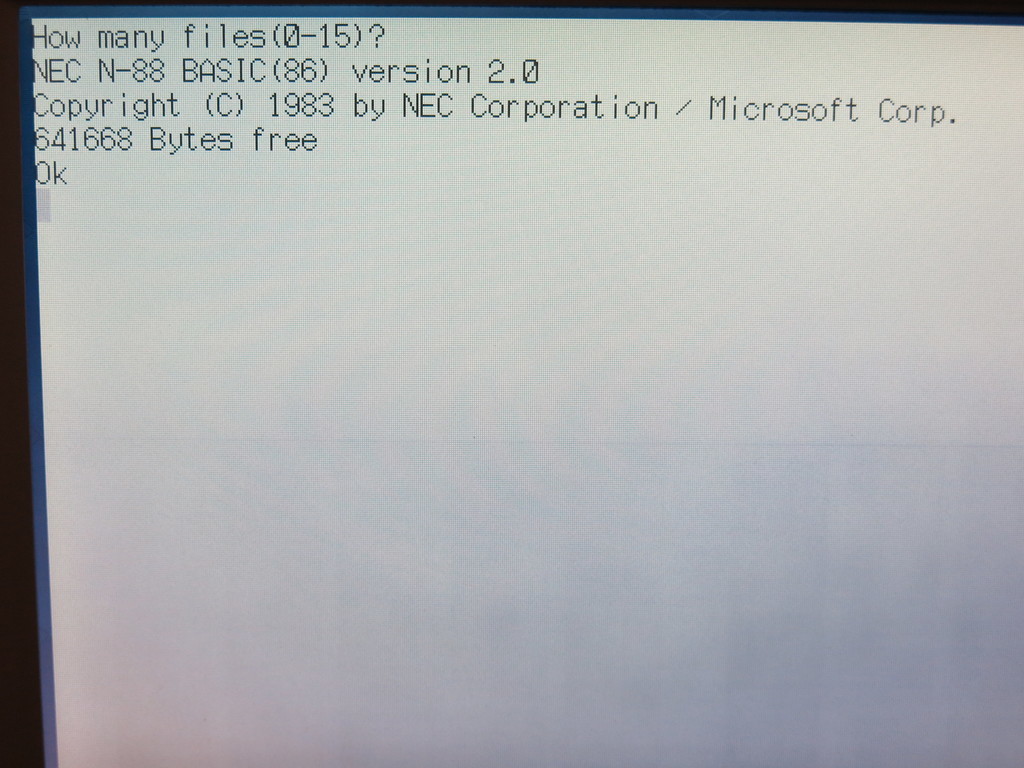

これだけで起動してしまいました。
f:id:uosoft:20190106021816j:plain

この後さらにPC-9801NS/Tも挑戦してみました。
ところが、電源が入り画面も明るくなるところまで行きましたが、ピポ音が鳴らず、画面には何も表示されず。
他のコンデンサも交換してみましたが、改善されず。
もう古いもののため、電源以外にも問題があるものも多く、意外と難しいです。
