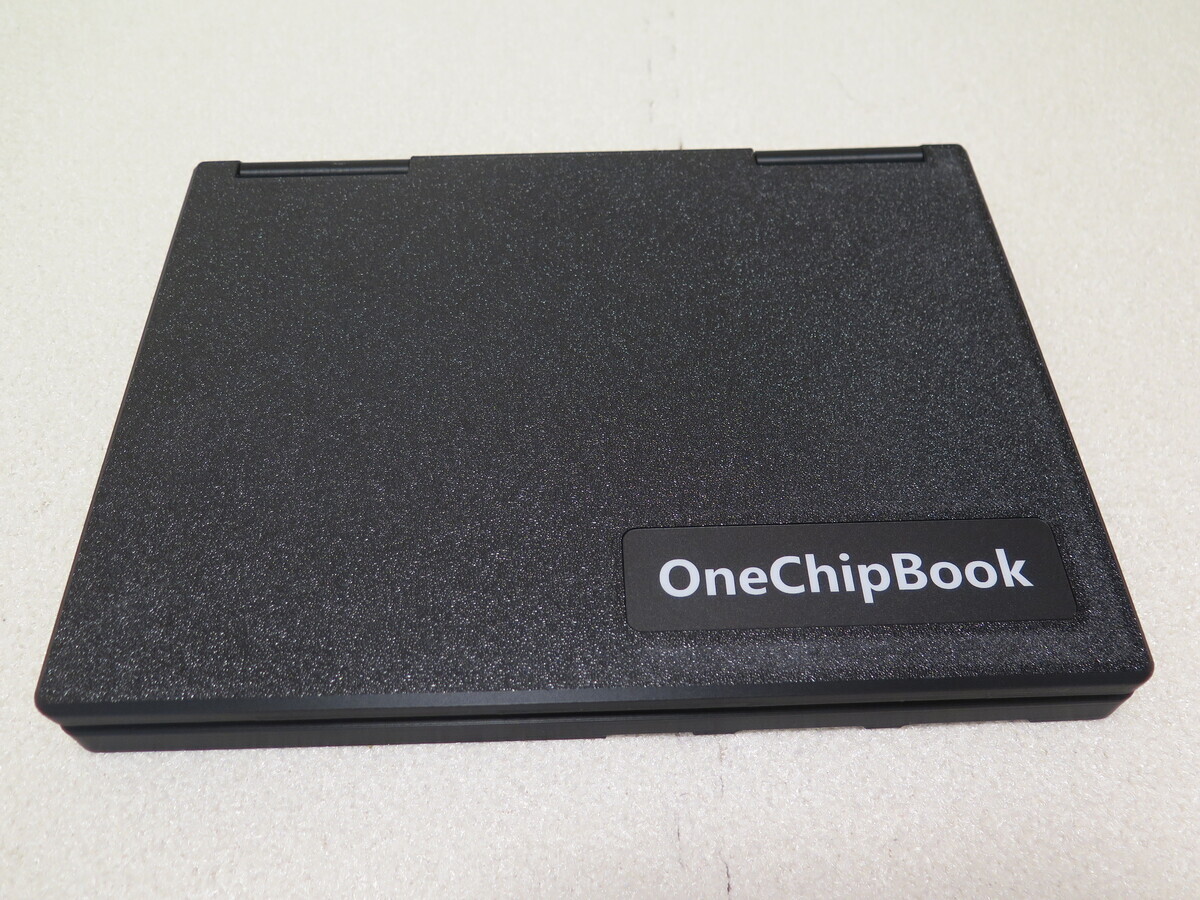

OneChipBook (MSX BOOK) 修理(液晶交換、ノイズも消えた)

OneChipBook(MSX BOOK)ですが、1週間ほどで液晶のバックライトが消えてしまいました。
良く見ると薄っすらと見えるので、どうもバックライトが点灯しなくなったようです。

購入したショップ(Aliexpressの8086 Store)に連絡したところ、
「わかりました、私たちはこれまでこのような問題を2回受け取ったことがあり、それはバックライトと液晶ディスプレイの距離が近すぎるによるものである。私たちを許すことができる再あなたは輸送lcdコンポーネントセットか、ケースが含まれています。取り外しだけ設備の底部のねじを交換できるように、溶接などの複雑な仕事をする必要はありません。」
(自動翻訳)
とこのとなので、液晶部分(外装を含む)を送ってもらえることになりました。

1週間ほどで届きました。

外装は液晶周りだけでなく、ヒンジに繋がっているキーボードの上蓋部分まで含まれてました。

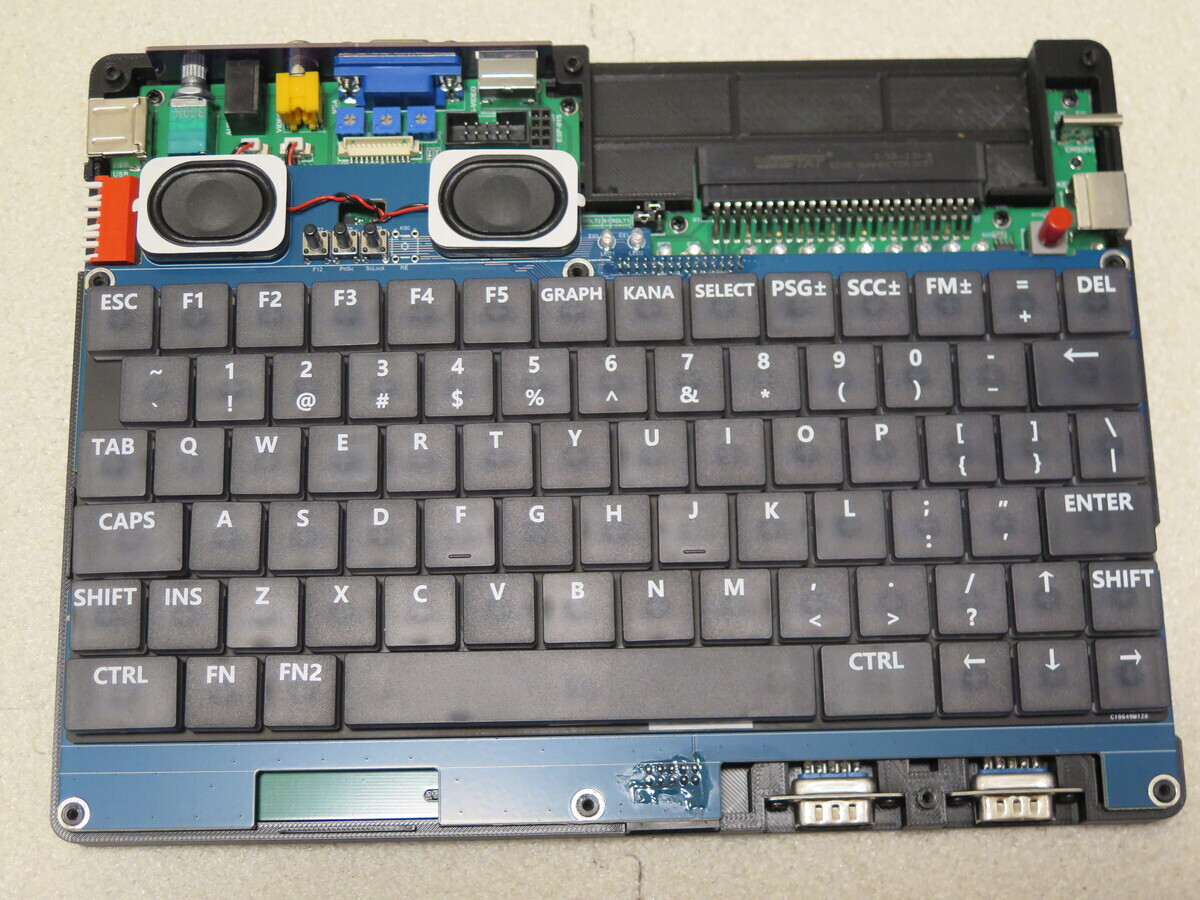

本体は裏にあるネジを10本外すと簡単に開けることができました。

これにスピーカー付近にあるコネクタに液晶のコネクタを接続して、送られてきた部分をそのまま被せてネジ止めするだけでした。

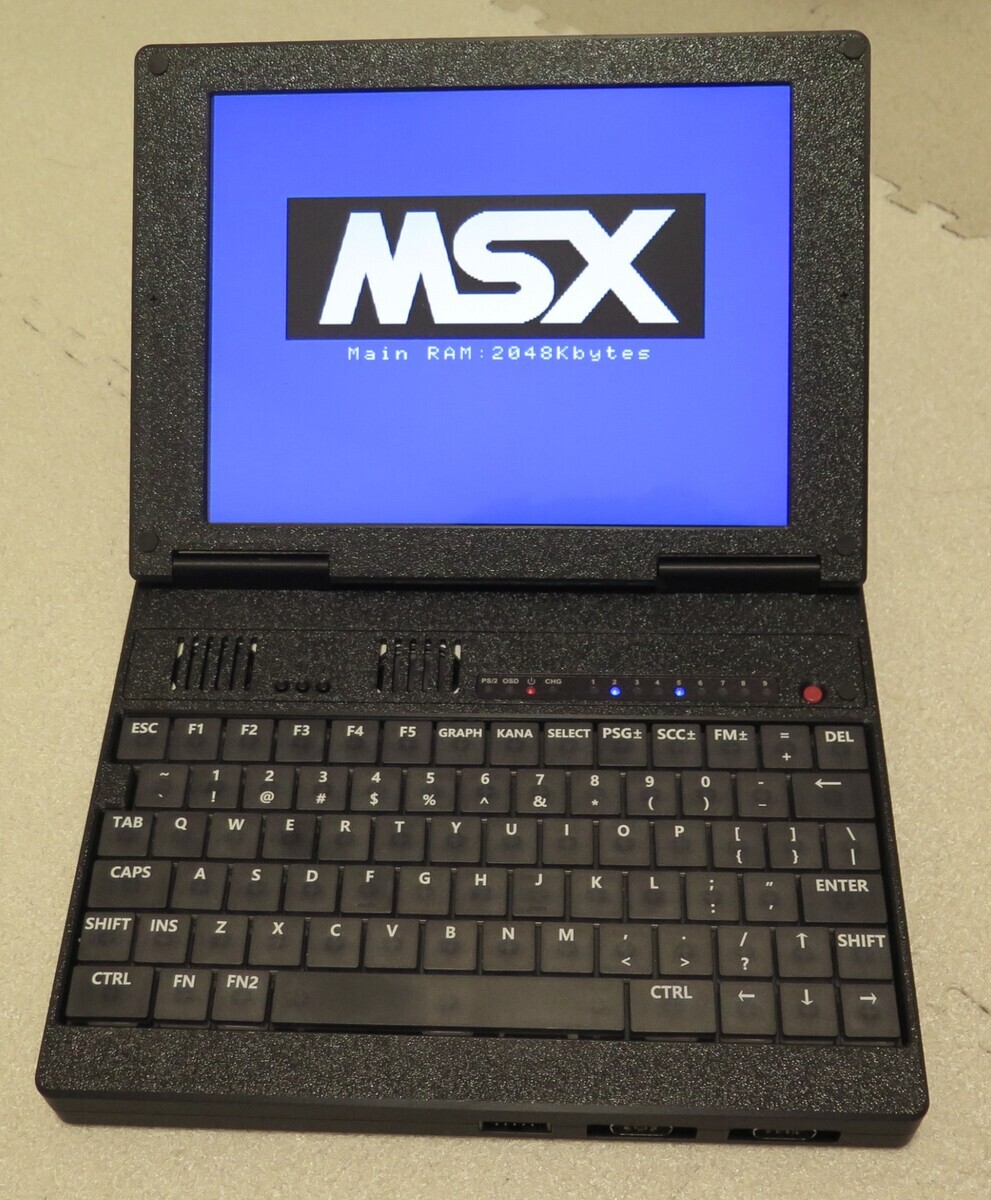

無事に表示できました。

以前はスピーカーから「ジー」とノイズが鳴ってたのですが、そんなに大きい音ではなくノートPCの動作時のファン位なので、そんなに気にせずに使用してました。
液晶交換すると電源をオンにした瞬間以外はノイズが消えて解消しました。
音源周りの作りの問題だと思ってましたが、どうも液晶から発生してたようです。

結果として液晶も改良されたものに交換できたので満足です。
