Beelink GKmini をファンレス化

前回Beelink U59をNASとして運用することを書きましたが、Beelink GKminiにしました。

安定性を考えて結局Beelink U59でNASを運用することにしました。
NASとは別にBeelink GKminiのファンレス化としてこの記事は残しておきます。

当初予定していたOSを入れ替えながら実験や遊びができるPCが欲しいと言うところから安価な小型PCを買いましたが、Minisforum UM350は本気でUbuntu環境を構築してしまい、崩すのがもったいなくてWindows&UbuntuのデュアルPCとして使うことにしました。
またBeelink U59は結構快適でNASとして使うにはオーバースペックでもったいないと思ってました。
そこでBeelink U59をOSを入れ替えながら実験や遊びができるPCとして使用することにし、もっと安価で低スペックなPCを購入することにしました。
Celeron N4100かJ4125で2.5インチHDDが追加できるなるべく小さいPCを探してたところ、Beelink GKminiを見つけました。

SSD128GBのモデルの価格はAmazonで22,000円台でした。Aliexpressでは18,000円台からありましたが、早く欲しくてAmazonから購入することにしました。

Celeron J4125の実力はCHUWI HeroBoxを使ってたことがあるので十分わかっていたのですが、Beelink GKminiはファンの音が気になりました。回転数が固定でアイドル時にも常に回ってました。
爆音ではなく、ノートPCでよくある位の静音なのですが、これでは深夜等ちょっと困るので、ファンレスにすることにしました。

まず、ケースを開けてファンをのコネクタを外しました。ファンをのコネクタは裏蓋を開けて見えるマザーボードの反対側にあるので、ちょっと面倒です。
そのあとBIOSにTDPの設定があったので6Wにしてみました。（効果は不明です）

NAS領域のバックアップスクリプトを作り毎日4時にrsyncでUSBに接続したHDDにバックアップを取ってるのですが、すべてをコピーする初回バックアップがNAS運用の中で一番負荷の大きい処理と考え、これに耐えられるように色々工夫してみました。

OSはUbuntu20.04で、Beelink U59で構築した環境のままOSの入ったSSDと追加したNAS領域用のHDDをそのまま付け替えるだけで問題なく動作することができました。

はじめは何もしないままバックアップスクリプトを実行するとCPU温度が98度まで上がる事態に。HDDも72度まで上がってました。
一応動作の上限まで達してなかったのでフリーズやリセットされることはなかったのです。
仕様によると、Celeron J4125の最高動作温度は105度、HDD(WDC WD20SPZX-00UA7T0)の最高動作温度は85度だそうです。
このままでは不安なので、なるべく影響のない範囲でCPUのクロック数を下げることにしました。
通常CPUクロック数のの範囲は0.8GHz〜2.7GBですが、0.8GHz〜1.2GBにしました。

cpufreqというものでCPUクロック数の設定ができたので、設定手順を書いておきます。

cpufrequtilsインストール

sudo apt install cpufrequtils

/etc/default/cpufrequtils を作成
↓編集内容

ENABLE="true"
GOVERNOR="ondemand"
MAX_SPEED=2.20GHz
MIN_SPEED=0.80GHz

サービス起動・自動起動

systemctl start cpufrequtils
systemctl enable cpufrequtils

確認

cpufreq-info

設定を変更した場合はそのままでは反映されません。
サービスを再起動してください。

systemctl restart cpufrequtils

これでCPU温度は設定直後は86度まで下がり、数GBのファイルのコピー時に一時的に90度まで上がりましたが、しばらくすると82度前後で安定しました。HDDの温度も65度で安定しました。

バックアップスクリプト実行中にリアルタイムで設定して下がったのでこれ以上上がることはないと思います。

バックアップしたファイルは全部で700GBほどありましたが、正常に終了しました。
普段はアイドル時でCPU50度前後、HDD35度前後で、通常ののディスクアクセス時や高負荷時でもCPU80度、HDD55度までの範囲で動作してます。
バックアップ時も2回目以降は差分のあるファイルのみコピーされるので、初回バックアップほど負荷が高くなることはありません。

この設定でも転送速度に影響はなく、以前と同じくらいの速度でファイルコピーできてます。

ミニPC GKmini Windows 11 pro，8GB DDR4 128GB SSD J4125 miniパソコン 4プロセッサ 2.7GHz 4K@30Hz,サポート 2.4G+5G WiFi 5/BT-4.0/ダブル HDMI 出力/2.5インチHDD拡張をサポート

Beelink U59 ミニ Pc Windows 11 Pro、8GB DDR4 256GB SSD Intel 第11世代プロセッサ N5095 4C 4T Up to 2.9Ghz、2HDMI / typc 3.0 4K@60Hzつの出力ギガビットイーサネット2.4 g / 5 gのWi - Fi BT - 4.0

MINISFORUM DeskMini UM350 ミニPC AMD Ryzen5 3550H 4C/8T 小型デスクトップpc Windows 10 DDR4 16GB 512GB NVMe SSD 2500M LAN Radeon Vega 8グラフィックス 4kトリプルディスプレイ出力 小型パソコン

NASの設定メモ (samba, wsdd)

Minisforum UM350が来ましたが、レビューは近いうちに書こうと思います。

そこで、Beelink U59はNASとして運用することになりました。
QNAP TS-231Pを置き換えることを目的とします。

Beelink U59

今回は自分用のメモで細かいことは書きませんが、参考程度に見てください。

samba設定

PC無線LAN-NAS有線LANの環境でデフォルト状態で4GBほどのファイルの転送速度が25MB/s程度だった。TS-231Pが60MB/s以上なのでこれに近づけたい
色々と試した結果、以下の設定を /etc/samba/smb.conf の[global]セクションに追加

[global]

unix charset = UTF-8
dos charset = CP932

client min protocol = SMB2

log level = 1

socket options = TCP_NODELAY

これでTS-231Pと同じ60MB/s以上になった

wsdd導入

Windows10でデフォルトでSMB1.0のプロトコルが無効化され、Web Service Discoveryを使用するようになり、Sambaではネットワーク共有に表示されなくなってしまった

これを解決するために Web Service Discovery host daemon (wsdd) を導入することとした

/etc/apt/sources.list.d/wsdd.list作成
↓内容

deb https://pkg.ltec.ch/public/ bullseye main

pgpキーを登録してインストール

sudo apt-key adv --fetch-keys https://pkg.ltec.ch/public/conf/ltec-ag.gpg.key
sudo apt update
sudo apt install wsdd

デーモンスタート、自動起動

sudo systemctl start wsdd
sudo systemctl enable wsdd

Beelink U59 ミニ Pc Windows 10 Pro、8GB DDR4 256GB SSD Intel 第11世代プロセッサ N5095 4C 4T Up to 2.9Ghz、2HDMI / typc 3.0 4K@60Hzつの出力ギガビットイーサネット2.4 g / 5 gのWi - Fi BT - 4.0、windows 11のアップグレードをサポート

Beelink U59 Celeron N5095が気になり手を出してしまいました

Minisforum UM350 を予約したことを書きましたが、この時候補に挙がったCeleron N5095のPCも買ってしまいました。

Beelink U59

CPU	Intel Jasper Lake (Celeron) N5095、4コア4スレッド、最大 2.9GHz
GPU	Intel UHD Graphics
メモリ	8GB or 16GB DDR4
ストレージ	M.2 SATA SSD 256GB or 512GB、2.5インチ HDD / SSDを増設可能
WiFi	11 b/g/n/ac
Bluetooth	4.0（5.0の可能性あり）
ポート類	USB 3.0 x 4、USB Type-C、HDMI x 2、DP、有線LAN
サイズ	12.4 x 11.3 x 4.1 cm 、295g
OS	Windows 10 pro、Windows 11に更新可能

送られてきたものは初めからWindows11でした。
サイズ的には思ったよりコンパクトでちょうど使いやすいサイズです。

Celeron N4100でも結構快適でしたが、今度はWebやオフィス製品を使う程度の作業であれば、低スペックのPCを使ってることを忘れるくらいです。
動画編集や3Dゲーム等の重い作業をしない限りは体感的にcore iシリーズのPCとそんなに変わらないと思います。

動作電力はアイドル時7W、通常動作時15Wいかないくらい、高負荷時20W前後、25W以上はまだ見たことありません。
Celeron N4100のCHUWI HeroBoxと比較すると4Wほど高いです。

しばらくはWindowsで色々と実力を試そうと思いますが、その後の用途として
①Recalboxを入れてゲーム機にする
②NASにする
③売却する
を考えてます。

①Recalboxは追加の2.5インチSSDに入れて試したところ、起動が速い、ロードが速い、PS1が快適と良かったのですが、どう設定してもHDMIで音声が出せなかったです。
②NASにすることが今のとこの有力候補です。いままでQNAP TS-231Pを使用してNAS&DLNAサーバとして使用たのですが、そろそろ変えたいなという気持ちとGitやMysqlを常時起動してれば便利だと思いました。TS-231Pでもこれらのことをできるのですが、何せ動作が遅いもので。
今まで3.5インチHDD2台でミラーリング+外付けHDDで定時バックアップをしてたのですが、もう外付けHDDで定時バックアップしてればミラーリングは無くても良いかなと思いました。
カタログスペック的には消費電力がほぼ同じなので、Linuxで細かく設定できたり、色々サーバを起動して使い方ができればよいと思ってます。
取り合えず2.5インチHDD（SSDは高いので）とM.2 SATA SSD(OS用)を注文したので届き次第安定性や転送速度を試したいと思います。
③RecalboxもNASもうまくいかなかった場合は実験用のMinisforum UM350もあるので、早めに見切りをつけて売却したいと思います。手数料、送料を考慮しても数千円で遊べたと思えると思います。

Beelink U59 ミニ Pc Windows 11 Pro、8GB DDR4 256GB SSD Intel 第11世代プロセッサ N5095 4C 4T Up to 2.9Ghz、2HDMI / typc 3.0 4K@60Hzつの出力ギガビットイーサネット2.4 g / 5 gのWi - Fi BT - 4.0

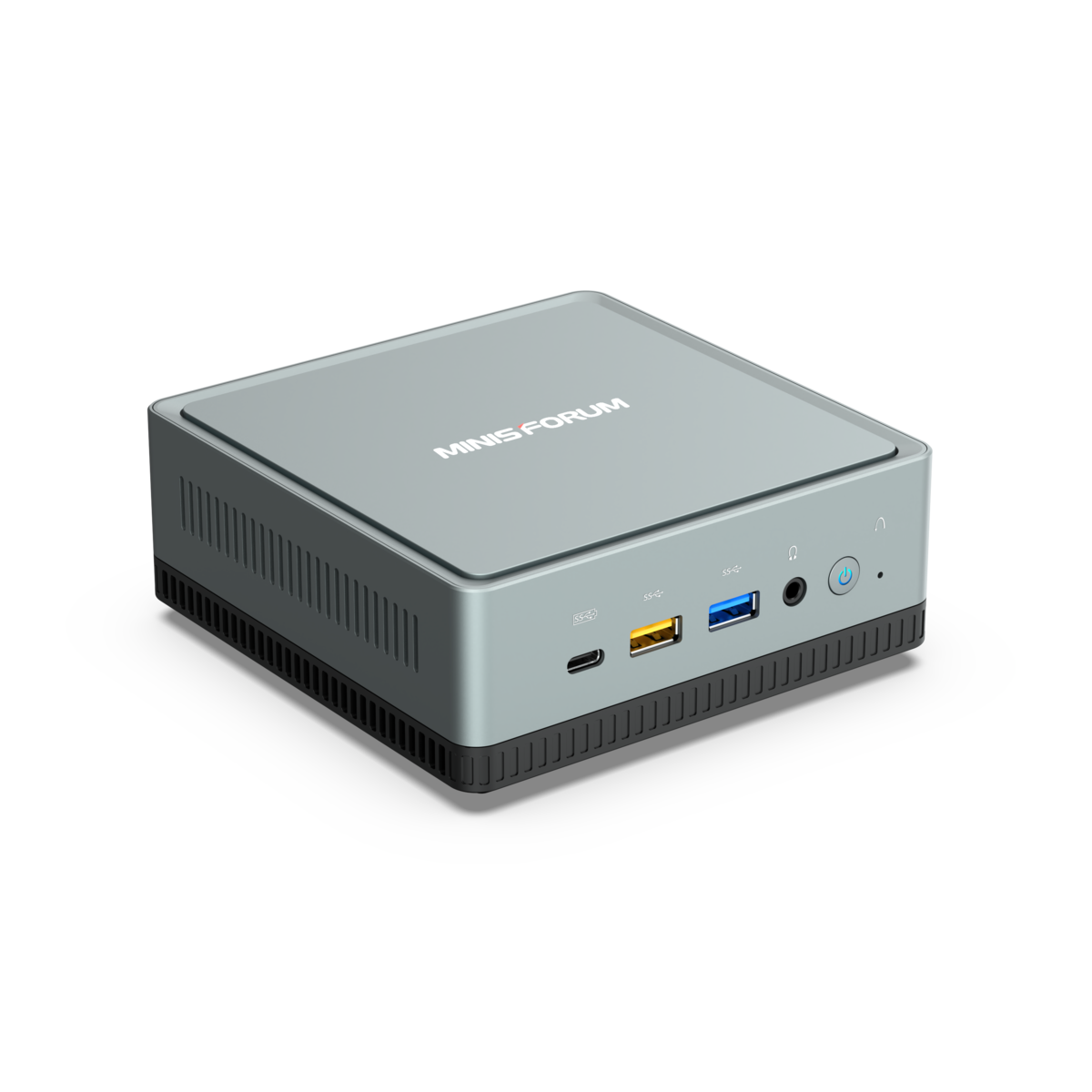

Minisforum UM350 を予約しました

自作デスクトップ廃止と常時稼働のPCの性能アップを兼ねてメインPCをMinisforum HM90にしたのですが、勢いでCHUWI HeroBoxとCHUWI LarkBoxを処分してしまいました。

この度Linuxで試したい事があるのですが、気軽にOSを入れ替えられるPCが無いことに気が付けました。
本来CHUWI LarkBoxがその役割だったので非常に後悔しました。

そこで色々と検討した結果、予約が開始されたばかりのMinisforum UM350を予約しました。
出荷予定は2月末になるようです。

CPUがAMD Ryzen 5 3550Hと前世代のものですが、価格がベアボーン（OS無し）で31,590円、8GB RAM+256GB SSDで39,590円、16GB RAM+256GB SSDで42,590円、16GB RAM+512GB SSDで46,590円と安価で購入できます。

今回は実験目的なので最低の構成で良いと思ってましたが、メモリが8GBと16GBでは3,000円しか差が無いので、16GB RAM+256GB SSDの構成にしました。

この機種にするまでに、初めはCeleron J4125の機種を考えてたのですが、大幅に強化されたN5095やN5105の機種が出回り始めてたので、こちらの方で探してました。CPU性能で30%アップ、GPUはN5095で1.5倍ほど、N5105では2倍近くアップしているようです。
価格としてはどの機種も8GB RAM+256GB SSDの構成で2万円後半でした。
この辺りを物色しているうちにタイミング良くMinisforumからUM350の予約開始の案内メールが来て、こちらが気になりました。
Ryzen 5 3550Hは世代が古いとはいえ、Celeron N5105と比較してもベンチマークベースでCPUもGPUも2倍くらいの性能があるので、予算を1万円追加してもこちらが良いと判断しました。
大きさは12.7cm四方とHM90と比較して2cmほど小さいです。厚さは51.3cmとHM90より5mm小さいです。

前面のUSB-Cのディスプレイ出力にも対応しているようです。
いつものディスプレイで他のPCで調べ物をしながら、USB-Cでモバイルディスプレイに接続して作業できるので便利そうです。

7mm厚の2.5インチSATAのディスクも追加できるので、元々のWindowsはメンテ用のコントローラーとしてそのまま使用し、追加したSSDの方で色々OSを入れ替えたりして遊ぼうと思ってます。

届いたら使用感を書きたいと思います。

MINISFORUM EliteMini UM700 ミニpc AMD Ryzen 7 小型パソコン DDR4 16GB NVMe 256GB Windows 10 Pro Mini pc 2500Mbps LAN Radeon RXVega 10グラフィックス 4kトリプルディスプレイ出力 小型PC

MINISFORUM EliteMiNi TL50ミニPC 第11世代 Core i5-1135G7 プロセッサー 小型パソコン Windows 10 Pro Mini pc 16GB 512GB インテル Xe Graphics 2500Mbps LAN Thunderbolt4 8k@60Hz トリプルディスプレイ出力 小型デスクトップPC Windows 11対応

1台あると便利 InnoView 14インチ 4Kモバイルモニター INVPM204

どうもモニターの不運が続いてるようで、今度は2年ほど使用してたサブモニタの上から100ドット当たりの1,2ライン（細かいので判別不能）がライン抜けするようになってしまいました。
このモニタは使いたい時だけ取り出して接続するような使い方で、使用頻度はそんなに多いわけではないので気にせずに使おうと思えば使えるのですが、やはり気になってしまいます。

同じようなモニターを物色してたのですが、色々見てるうちに薄型の4Kモニターが欲しいと思ってしまいました。
そこで選んだのが 14インチ 4Kモバイルモニター INVPM204 です。

Amazonの年始セールで3万円を切るくらいの価格で購入したのですが、普段も頻繁にタイムセールやクーポンで同じような価格になるようです。

ブログやYoutube等で評判を調べたのですが、この手のモニターはこのInnoViewのものとGMKのものが評判が良いようで、この2個で悩んでたのですが、モニターの置いた方向を検知して自動で回転する機能のあるInnoViewの方を選びました。
また、GMKの方は端子類がスタンドの方にあるので、そのうち内部のフラットケーブルが弱くなってしまうような不安もありました。

実際に使用した感想ですが、端子がmini HDMIなので、少し面倒な感じはしますが、薄いデザインにするには仕方ないでしょう。
PCがUSB-C経由のDisplayPort接続に対応していると、USB-Cケーブル1本で電源まで供給できるので便利です。
USB-Cで接続した場合はタッチにも対応していてモバイルモニターの方でタブレットライクな操作もできて便利だと思ったのですが、PCのサブモニタとして使う場合は結局マウスで操作するので、そんなにタッチ機能を使う機会は無さそうです。

発色はかなり良いです。デフォルトでは少しコントラストが強くビビッドな感じがしますが、ここは好みで設定できます。
輝度も十分で、室内で使用するに明るすぎる感じがしたので、少し下げました。
肝心の4Kですが、XBOX Series Xで設定を変えて2Kと4Kを比較したところ、近づいて意識してみると4Kの方が確かに細かくてくっきりしています。ただ実用的な距離まで離れてゲームをしてると1点を見つめるわけではないので、差はほとんどわからないです。
静止画は確かに細かくて良いと思いますが、並べて比較しない限りは気が付かないと思います。
PCの方でもドットバイドットでは細かすぎて結局スケールを200%にしてしまうので、あまり4Kの恩恵を受けてるとは思えませんでした。
14インチでは2Kで十分だと思います。
Raspberry Pi のGUI無しのテキストモードでも2Kの解像度で表示されて上手くできてると思いました。

画面回転機能ですが、初めはWindows11で縦に置くと中央に縮小されて横画面で表示されてしましましたが、そこで一度Widnowsの設定で画面の向きを縦に設定したら、以降横でも縦でも自動的に変更されるようになりました。

HDMI接続した際の音質ですが、DellやLenovo等の普通のノートPC位の音質だと思います。故障したモニターも含めて他にもレトロゲーム用にAliexpressで買ったビデオ端子の付いた小型モニターや、PC-98で使用しているセンチュリーのモニターもありますが、この手のモニターの中では良い方だと思います。

4K自体は思ったほどではなかったのですが、使い勝手や発色の良さで大変満足してます。

モバイルモニター モバイルディスプレイ InnoView 4K タッチ機能 IPS液晶パネル 光沢液晶 USBType-C miniHDMI MACUSB入力 HDRモード FreeSync対応 ブルーライト機能 (14)

大満足 I-Oデータ ゲーミングモニター EX-LDGC243HDB

2022年 今年もよろしくお願いします。

3年ほどI-OデータのモニターLCD-RDT242XPBを使ってたのですが、断線したか電源関係の故障で度々電源が急に切れるようになりました。
購入した当時は応答速度が速く、リフレッシュレートが60Hz以上のゲーミングモニターと名乗ってる機種はHDMI端子のみが主流になってる中でD-SUB端子やDVI-D端子がまだあるこの機種を選択しました。特に公式に水平周波数24kHzに対応してPC98もそのまま接続できることがポイントでした。
一見AH-IPSパネルで発色は良かったのですが、いくら調整しても何故か明るめの顔色系（黄緑等）の色が蛍光色っぽくなったりと細かい部分で不満がありました。
入力端子が豊富なことから、現在でも割と販売されている機種みたいです。

今回は修理せずに買い替えようと思い、せっかくならXBOX Series Xの機能を生かしたいと思い、リフレッシュレート120Hz以上、HDR対応の機種を探してました。本当は4K対応にもしたかったのですが、27インチ以上からしかなく良さそうなものはみんな31インチ以上だったので設置場所の問題から断念しました。

結局購入したものはEX-LDGC243HDBです。

Amazon等の特定販路専売品で、量販店等の店頭には無いモデルです。
通常販売のモデルはEX-LDGC242HTBですが、これはTNパネルで発色も評判が良くないので注意してください。

リフレッシュレートは165Hz、HDRに対応。
応答速度5msでオーバードライブの設定で1msまで早くすることもできます。
入力端子はDisplayPortが1個とHDMI端子が3個あります。
D-SUB端子が無いので、PC-98の接続は諦めます。実際にはPC-98はLCD-10000VH5に固定で接続しているので、この点は今回はあまり考えていませんでした。

液晶パネルはIPSに性質が近いADSが採用されています。非常に鮮やかで鮮明に表示されます。
通常販売のモデルが発色の評判が良くなく、このモデルは発売したばかりでレビューも少なく前回所有してたのも同じGigaCrystaブランドで細かい点で不満があったので、今回も不安でしたが、EX-LDGC243HDBは大当たりでした。画質も発色も今まで所有したモニタの中で一番ではないのかと思えるくらいです。
多少は好みで設定を変更しましたが、Xboxのゲーム画像は今までと比較にならないほど鮮明で自然な発色で表示されました。

今回は実際に店頭で他機種と比較したわけではなく、カタログスペックでは同じサイズの他社のゲーミングモニターと比較しても大して差がない中HDMIのポート数が決めてでこの機種をえらびましたが、結果として大満足でした。

アイ・オー・データ ゲーミングモニター 23.8型 GigaCrysta PS5 165Hz/120Hz AMD FreeSync 広視野角ADSパネル HDR10 HDMI×3 DisplayPort×1 スピーカー付き 3年保証 日本メーカー EX-LDGC243HDB

自作PCをやめてミニPC Minisforum HM90 にしました

Windows95の頃からメインPCはデスクトップの自作PCでしたが、やはりミドルタワーは大きいので邪魔になってきました。
自作PCの人にはわかってもらえると思いますが、そんなに大したことはやらないのにCPUやGPUが気になり1,2年で変えるのにも疲れて予算ももったいなく思ってました。

過去の記事にも少し書いたのですが、実質のメインPCはモニタの裏に装着しているCHUWI HeroBoxやRyzen 7 5700Uを搭載したノートPCで、通常はこちらを使用してました。
また、今までSteamで遊んでいたゲームは大抵Ryzen 7 5700UのノートPCで遊べてました。このノートPCでも動作が厳しいゲームをRyzen 7 3700X+GeForce GTR2060のデスクトップPCで遊んでました。
この段階で既にデスクトップPCは高価なゲームになっていました。

ノートでも動作が厳しいゲームはほぼXBOXでできることに気が付き、XBOX Series Xを購入することにしました。
それでもある程度性能の良いデスクトップPCも欲しかったので、CHUWI HeroBoxを変えようと思い、省電力でなるべく性能の良いものを探して、Minisforum EliteMini HM90を見つけて購入してみました。

Ryzen 9 4900Hを搭載したミニPCで16GB RAM+512GB SSDで約75,000円(キャンペーン中)のモデルです。
初めはメモリ、SSDを別に用意してベアボーンにしようと考えてましたが、問い合わせたところWindowsのライセンスが付属しないということなので、こちらにしました。
デスクトップPCで使用していた1TBのNVME SSDと1TBの2.5インチSATA SSDをこちらに換装して、元の512GB SSDはバックアップ代わりにそのまま置いてあります。

Ryzen 9 4900HとRyzen 7 5700Uを比較すると、CPUは同じZen2コアで若干最高クロック数が多いRyzen 9 4900Hの方が高速で、GPU部分は世代が後のRyzen 7 5700Uの方が10%ほど高速のようですが、体感的にほとんど変わりません。同じ作業、同じゲームをしてみても違いが感じられないほどです。

消費電力はアイドル時で8W前後でCHUWI HeroBoxの倍近いですが、10W以下なのでほとんど気にならないくらいです。（24時間アイドル状態で付けっぱなしにた場合、差額は1か月100円以下）
普段ウェブやyoutube鑑賞程度の作業はほとんど30W以下で動作してます。Web上でこのブログ書いている現在は12W前後.
なるべく重い3Dゲームで試してみましたが、最大80Wまでしか見たことがありませんでした。

今回もCHUWI HeroBoxと同じようにモニタの裏に装着しているので、場所もスッキリしました。

送料や手数料を差し引いてもRyzen 7 3700Xは約3万円、GeForce GTR2060は約5万円、DDR4 16GB(8GBx2)のメモリは約5千円で売却でき、ミニPC自体の資金を回収することができました。

これで自作デスクトップ廃止の計画は完了しました。
